Lamellen, Dicht- u. Reparatursätze

Interesse geweckt?

Lamellen Standard

  • ​temperaturbeständig bis 160° C
  • Material: geschichtetes Baumwollgewebe, verbunden mit Phenolharz

Spezifikationen
Best.Nr. passend zu Stk./Satz Abmessungen Gewicht
6298 MEC 1000 5 120 x 38 x 6,5 - kg
6299 MEC 1600 5 190 x 38 x 6,5 - kg
1202 MEC 2000 7 180 x 41 x 6,5 0.06 kg
1203 MEC 3000 7 240 x 41 x 6,5 0.1 kg
1204 MEC 4000 7 300 x 41 x 6,5 0.11 kg
1205 MEC 5000 7 300 x 46,5 x 6,5 0.13 kg
1208 MEC 6500 7 370 x 46,5 x 6,5 0.16 kg
1207 MEC 8000 7 450 x 46,5 x 6,5 0.19 kg
6082 STAR 60 / SE 10000 6 350 x 70 x 7,5 0.25 kg
6083 STAR 72 / SE 12000 6 400 x 70 x 7,5 0.28 kg
6081 STAR 84 6 480 x 70 x 7,5 0.35 kg

Lamellen Long Life / hitzebeständig

  • ​hitzebeständig bis 220° C
  • Material: Zu Fäden geflochtene Karbon-, Aramid- und Baumwollfasern, phenolharzimprägniert.

Spezifikationen
Best.Nr. passend zu Stk./Satz Abmessungen Zusatz Gewicht
6523 MEC 9000 5 300 x 60 x 6,5 8 Stk. bei BALLAST Version 0.14 kg
6524 MEC 11000 5 370 x 60 x 6,5 8 Stk. bei BALLAST Version 0.18 kg
6525 MEC 13500 5 460 x 60 x 6,5 8 Stk. bei BALLAST Version 0.23 kg

Dichtsätze

bestehend aus:


  • Papierdichtungen
  • Simmeringe
  • Gummidichtringe (zb. für GARDA Kreiselpumpe)

Spezifikationen
Best.Nr. passend zu Pumpe
7437 MEC 1000 - 1600
7438 MEC 2000 - 3000 - 4000
7439 MEC 5000 - 6500 - 8000
7440 MEC II 9000 - 11000 - 13500
7441 BALLAST 3500 - 7500
7442 BALLAST 9000 - 11000 - 13500
7443 BALLAST 16000
7444 STAR 60 - 72 - 84
7474 SE 10000 - 12000
7445 WPT 480 - 600 - 720
7446 KPS 490
7447 KPS 550 - 670
7448 KTS 840 - 960 - 1080
7449 KTM 1200 - 1500
7450 KTM 1800 - 2300
7451 WSM 2700 - 3300
7458 GARDA 3500 - 6500
7480 GARDA EVO
7470 ELBA 3500 - 6500
7459 BR 40
7604 BR 80
7605 BR 120
7606 BR 160
7607 BR 200
7608 BR 240
7609 BR 280

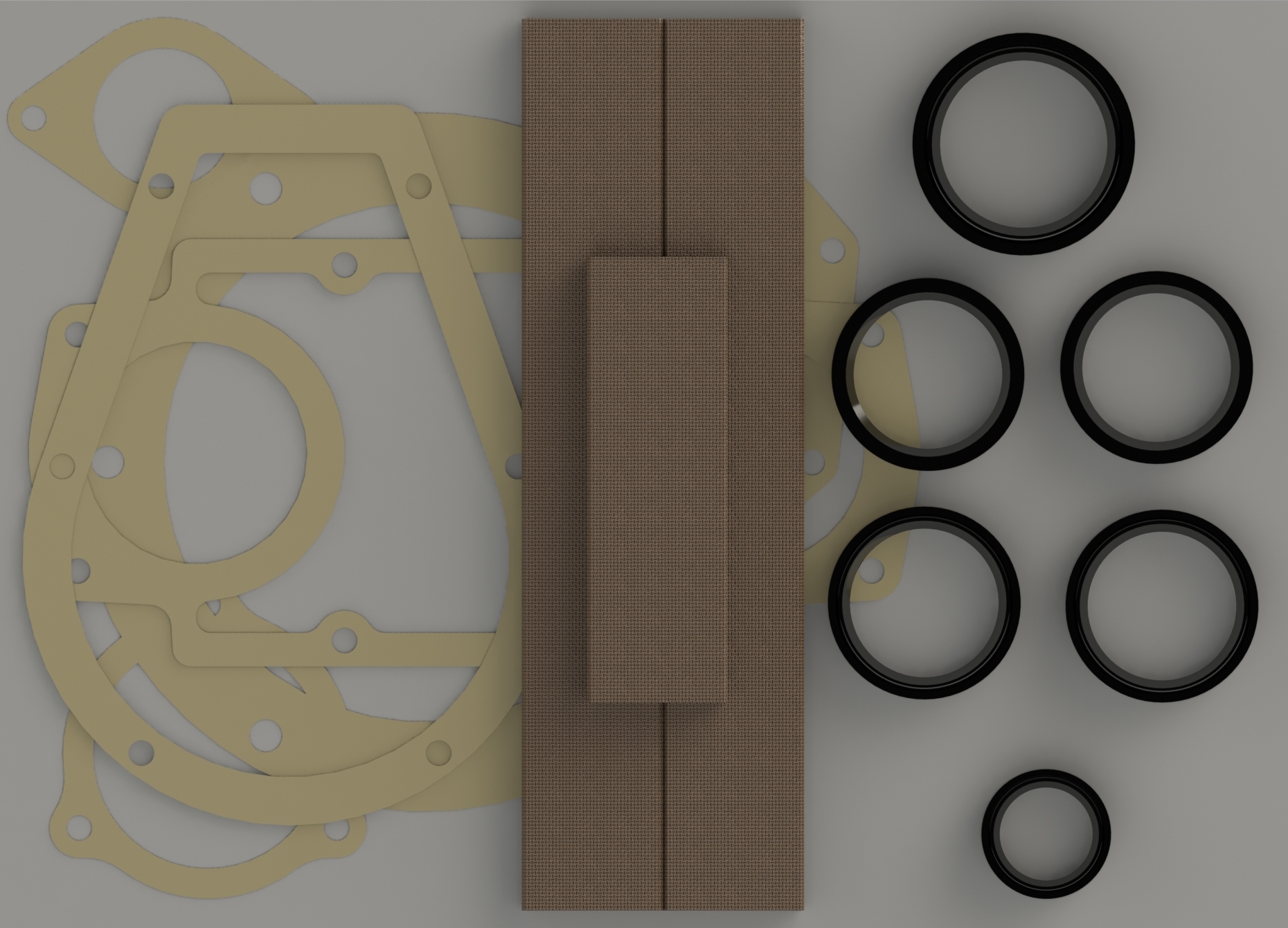

Reparatursatz

Reparatursätze

bestehend aus:


  • Lamellen Standard od. hitzebeständige Lamellen
  • Papierdichtungen
  • Simmeringe

Bei MEC II und BALLAST zusätzlich:

  • Zentrierstifte
  • Schrauben zu Gehäuseflansche

Hitzebeständige Lamellen:

  • hitzebeständig bis 220° C
  • Material: Zu Fäden geflochtene Karbon-, Aramid- und Baumwollfasern, phenolharzimpregniert.

Spezifikationen
Best.Nr. passend zu Pumpe Gewicht
6191 MEC 1000 1 kg
6192 MEC 1600 1 kg
6193 MEC 2000 1.5 kg
6194 MEC 3000 2 kg
6195 MEC 4000 2 kg
6196 MEC 5000 2 kg
6197 MEC 6500 2.5 kg
6198 MEC 8000 3 kg
6483 MEC 1000 - mit hitzebeständige Lamellen 1 kg
6818 MEC 1600 - mit hitzebeständige Lamellen 1 kg
6841 MEC 2000 - mit hitzebeständige Lamellen 1.5 kg
6842 MEC 3000 - mit hitzebeständige Lamellen 2 kg
6904 MEC 4000 - mit hitzebeständige Lamellen 2 kg
7417 MEC 5000 - mit hitzebeständige Lamellen 2 kg
7418 MEC 6500 - mit hitzebeständige Lamellen 2.5 kg
7419 MEC 8000 - mit hitzebeständige Lamellen 3 kg
6562 MEC II 9000 1.1 kg
6563 MEC II 11000 1.3 kg
6564 MEC II 13500 2 kg
7420 BALLAST 6000 - kg
7421 BALLAST 7500 - kg
6565 BALLAST 9000 1.5 kg
6566 BALLAST 11000 1.9 kg
6567 BALLAST 13500 2.6 kg
8313 BALLAST 16000 2 kg
6199 SE 10000 3 kg
6200 SE 12000 3 kg
6201 STAR 60 1.9 kg
6202 STAR 72 2.2 kg
6203 STAR 84 2.5 kg
7422 STAR 60 - mit hitzebeständige Lamellen 1.9 kg
7423 STAR 72 - mit hitzebeständige Lamellen 2.2 kg
7424 STAR 84 - mit hitzebeständige Lamellen 2.5 kg
7425 KPS 490 2.02 kg
7426 KPS 550 3.02 kg
7427 KPS 670 3.45 kg
7452 WPT/FR 480 2.36 kg
7428 WPT/FR 600 2.85 kg
7429 WPT/FR 720 3.28 kg
7430 KTS 1080 3.62 kg
7431 KTM 1200 3.75 kg
7432 KTM 1500 4.3 kg
7433 KTM 1800 5.12 kg
7434 KTM 2300 5.85 kg
7435 WSM 2700 6.22 kg
7436 WSM 3300 6.93 kg
