Zubehör, Dichtsätze u. Ersatzteile

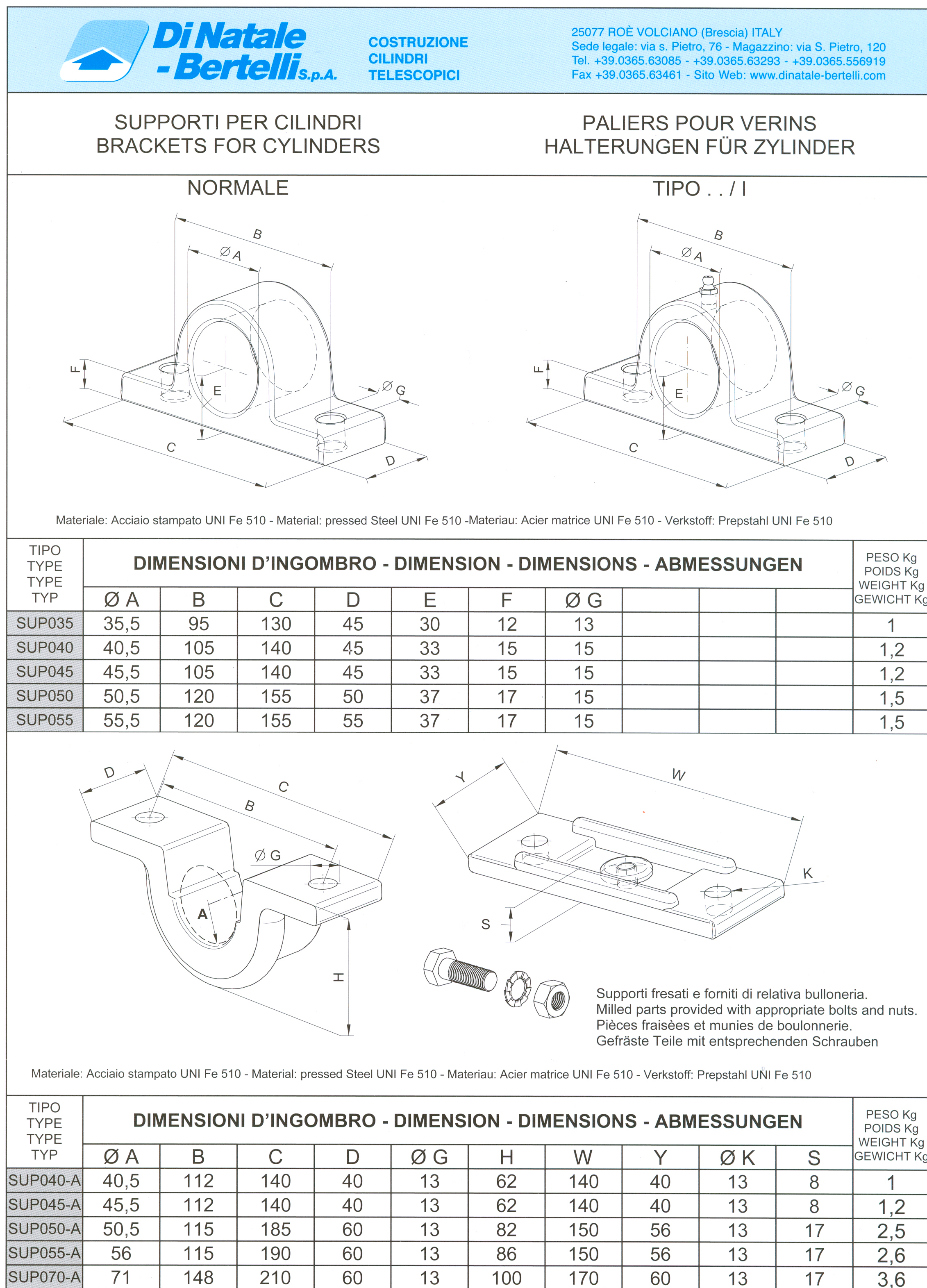

Type A

offene Halterung

Bestehend aus:

  • U-Halterung
  • Platte
  • Schrauben und Muttern

Spezifikationen
Best.Nr. Artikel Code passend zu Gewicht
5040 40-A Kardanring Type 2 - 3 1 kg
5041 45-A Kardanring Type 4 1.2 kg
5042 50-A Kardanring Type 5 - 7 2.5 kg
5043 55-A Kardanring Type 8 2.6 kg
5044 70-A Kardanring Type 9 - 10 3.6 kg

Type I

geschlossene Halterung

  • ​mit Schmiernippel (nicht abgebildet)

Spezifikationen
Best.Nr. Artikel Code passend zu Gewicht
5227 35-I Kardanring Type 1 1 kg
5228 40-I Kardanring Type 2 - 3 1.2 kg
5229 45-I Kardanring Type 4 1.2 kg
5128 50-I Kardanring Type 5 - 7 1.5 kg
5230 55-I Kardanring Type 8 1.5 kg

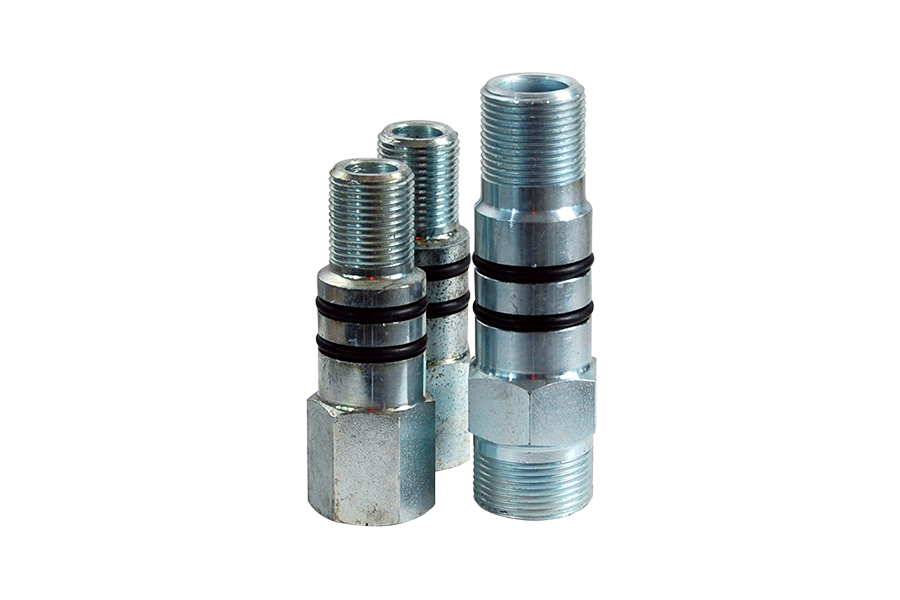

Anschlussnippel

  • ​Anschlussnippel (Standard) Code 26560000 passend zu Teleskopzylinder bis Type 4036 S
  • Anschlussnippel (Standard) Code 26490000 passend zu Teleskopzylinder ab Type 4050 S
  • Siehe auch Tabelle der Teleskopzylinder

Spezifikationen
Best.Nr. Artikel Code Artikel Zusatz Gewicht
5119 26560000 Anschlussnippel ø 23 - M16 x 1,5 - F - UNI4535 - kg
5131 26490000 Anschlussnippel ø 25 - M26 x 1,5 - M - 18L - UNI 4535 0.1 kg
5238 71750000 Anschlussnippel ø 23 - M18 x 1,5 - M - 12L - UNI 4535 0.1 kg
5239 26480000 Anschlussnippel ø 23 - M22 x 1,5 - M - 15L - UNI 4535 0.1 kg
5240 26390000 Anschlussnippel ø 25 - M22 x 1,5 - M - 15L - UNI 4535 0.1 kg

Dichtsätze

Spezifikationen
Best.Nr. passend zu Zusatz
5142 Teleskopzylinder Type 2020 - 2026 ø Stufen: 46 - 61
5100 Teleskopzylinder Type 2030 -2038 ø Stufen: 46 - 76
5101 Teleskopzylinder Type 3021 - 3026 ø Stufen: 61 - 76
5102 Teleskopzylinder Type 3030 - 3037 ø Stufen: 61 - 91
5103 Teleskopzylinder Type 3041 - 3049 ø Stufen: 61 - 107
5104 Teleskopzylinder Type 3050, 3091 - 3099 ø Stufen: 46 - 91
5105 Teleskopzylinder Type 3051 - 3057 ø Stufen: 61 - 126
5143 Teleskopzylinder Type 4021, 4022, 4024, 4025 ø Stufen: 68 - 88
5144 Teleskopzylinder Type 4023, 4026 - 4029 ø Stufen: 88 - 107
5107 Teleskopzylinder Type 4031 - 4035, 4037 ø Stufen: 68 - 107
5108 Teleskopzylinder Type 4036, 4038, 4039 ø Stufen: 88 - 126
5109 Teleskopzylinder Type 4040 - 4044 ø Stufen: 68 - 126
5110 Teleskopzylinder Type 4045 - 4047, 4070 - 4072, 4090 ø Stufen: 88 - 145
5111 Teleskopzylinder Type 4050, 4051, 5000 - 5002, 5015 ø Stufen: 68 - 145
5112 Teleskopzylinder Type 4052, 4053, 5005 - 5007, 5010, 5011 ø Stufen: 88 - 165

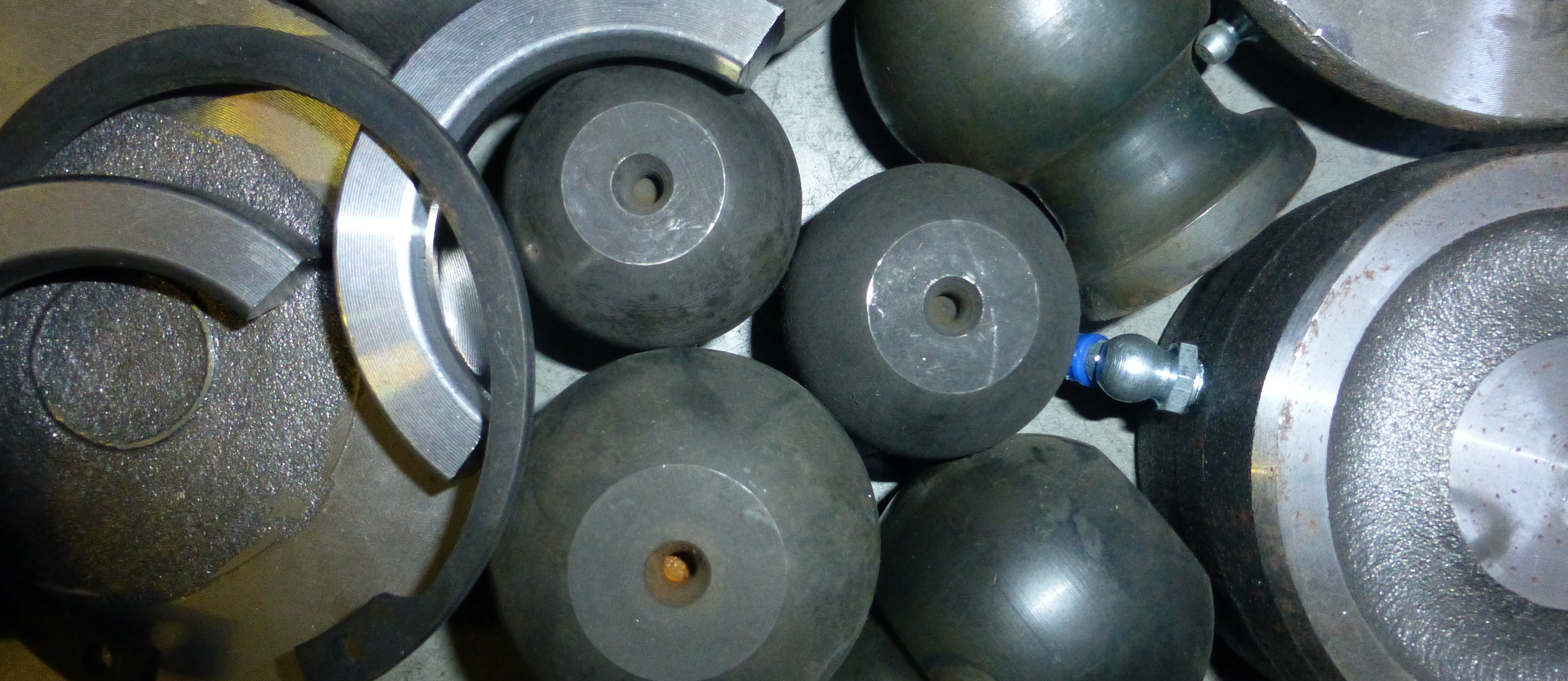

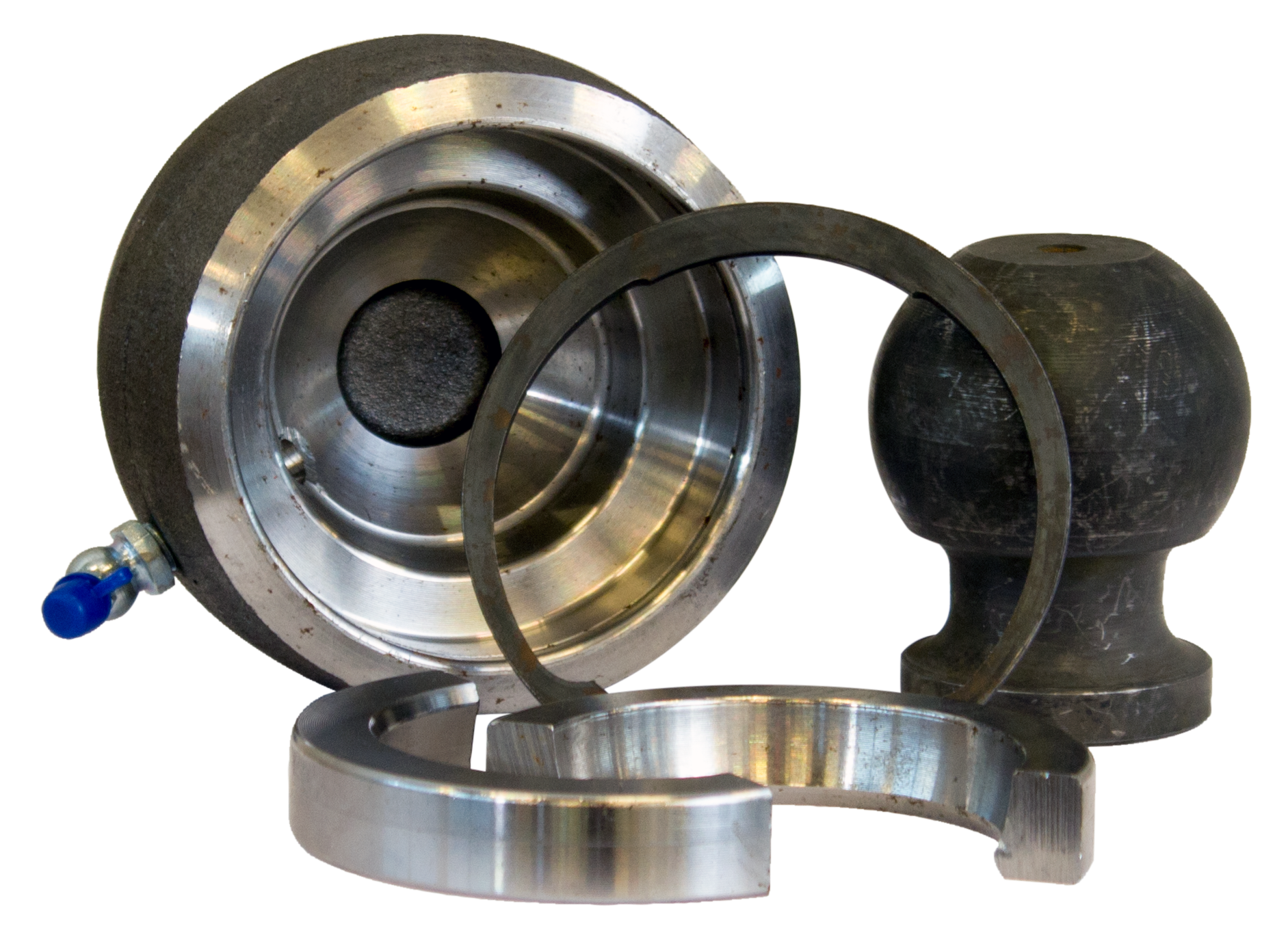

Ersatzteile

Spezifikationen
Best.Nr. Artikel Dimension in mm
5121 Halbschalen-Paar 45
5122 Halbschalen-Paar 55
5123 Halbschalen-Paar 65
5125 Kugelschale rund 45
5126 Kugelschale rund 55
5127 Kugelschale rund 65
5232 Kugelschale mit Vierkantflansch 45
5234 Kugelschale mit Vierkantflansch 55
5236 Kugelschale mit Vierkantflansch 65
5120 Seegering 45
5130 Seegering 55
5134 Seegering 65
5116 Kugelkopf 45
5118 Kugelkopf 55
5124 Kugelkopf 65
