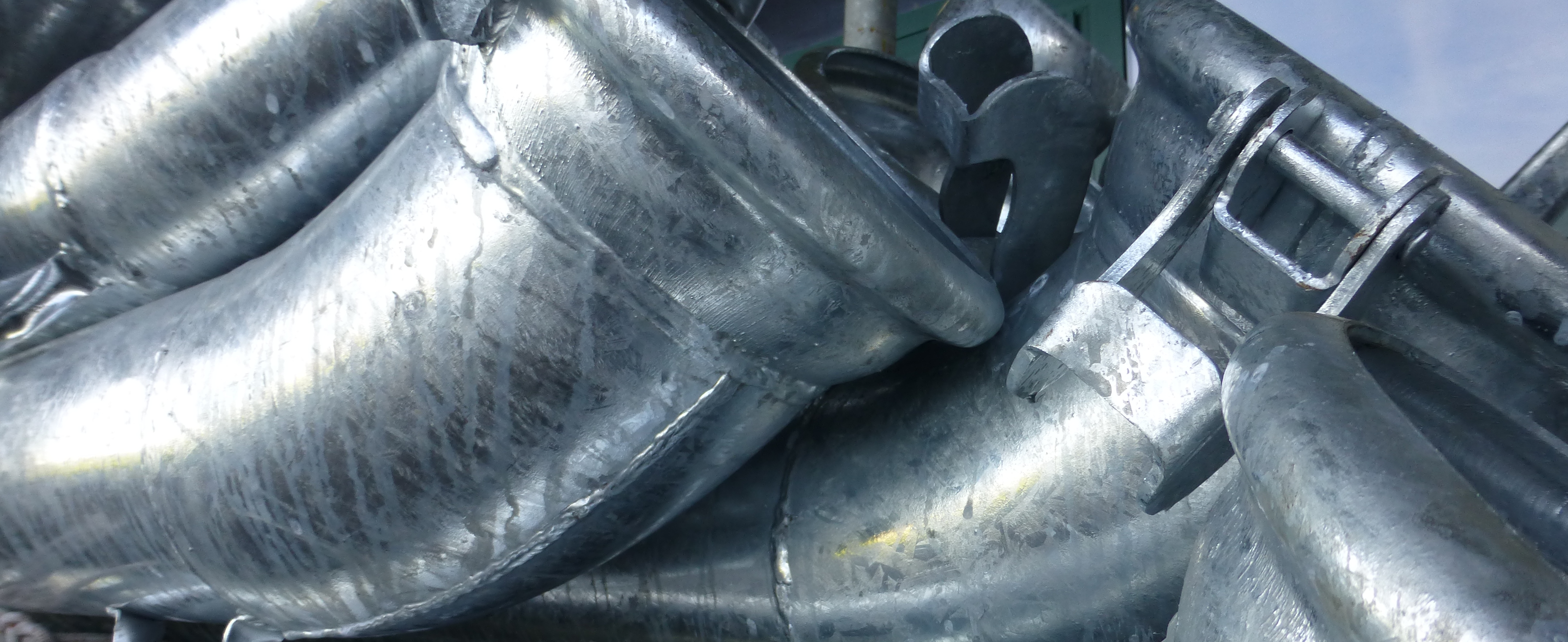

Kupplungsrohre - Italienisches System

Interesse geweckt?

Art. 501 - Kupplungsrohr

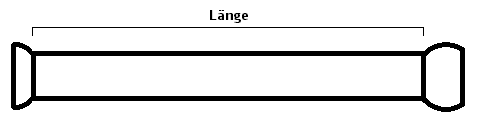

Skizze

Art. 501

Saugrohr mit Kugel und Becher

  • ​verzinkt
  • inkl. O-Ring

Spezifikationen
Best.Nr. Artikel Code Dimension in mm Länge WS mm Gewicht
3001 Art. 501 100 2000 mm 1.20 8.58 kg
3002 Art. 501 100 3000 mm 1.20 11.75 kg
3042 Art. 501 120 2000 mm 1.20 8.5 kg
3043 Art. 501 120 3000 mm 1.20 11.35 kg
3063 Art. 501 150 2000 mm 1.20 11.99 kg
3064 Art. 501 150 3000 mm 1.20 15.95 kg
3643 Art. 501 150 4000 mm 1.20 19.82 kg
Art. 502

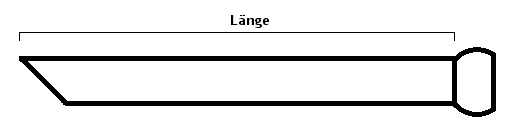

Skizze

Art. 502

Saugrohr mit Kugel

  • ​schräg abgeschnitten
  • verzinkt

Spezifikationen
Best.Nr. Artikel Code Dimension in mm Länge WS mm Gewicht
3003 Art. 502 100 2000 mm 1.20 7.35 kg
3004 Art. 502 100 3000 mm 1.20 10.52 kg
3044 Art. 502 120 2000 mm 1.20 7 kg
3045 Art. 502 120 3000 mm 1.20 9.85 kg
3065 Art. 502 150 2000 mm 1.20 10.16 kg
3066 Art. 502 150 3000 mm 1.20 14.12 kg
3644 Art. 502 150 4000 mm 1.20 17.93 kg
Art. 522
Skizze

Art. 522

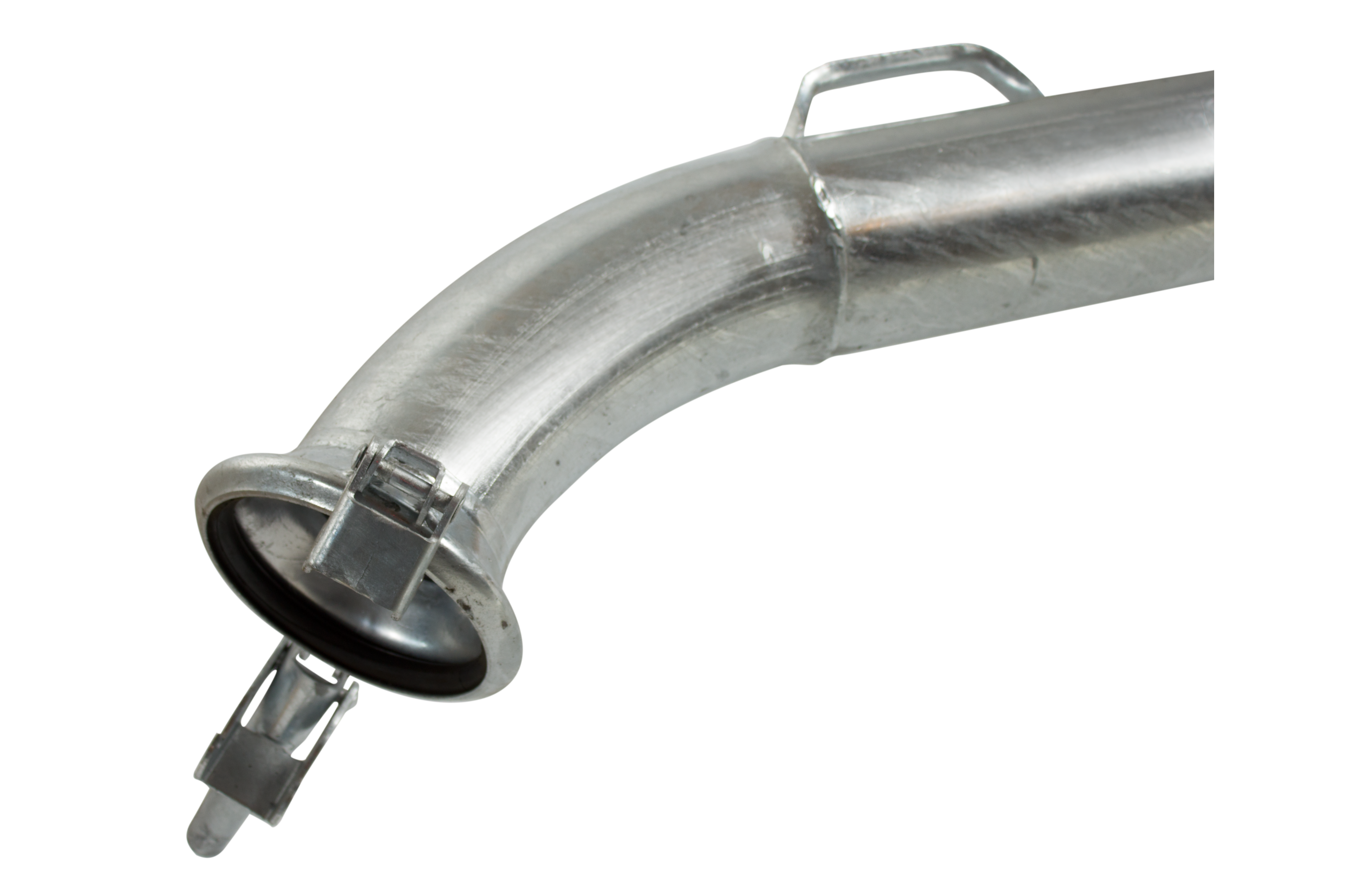

Saugrohr mit 45° Bogen und Becher

  • ​schräg abgeschnitten
  • verzinkt
  • inkl. O-Ring

Spezifikationen
Best.Nr. Artikel Code Bogen Dimension in mm Länge WS mm Gewicht
3505 Art. 522 45 ° 100 2000 mm 1 8.4 kg
3545 Art. 522 45 ° 100 3000 mm 1 11.58 kg
3548 Art. 522 45 ° 100 4000 mm 1 14.76 kg
3506 Art. 522 45 ° 120 2000 mm 1 8.49 kg
3546 Art. 522 45 ° 120 3000 mm 1 11.35 kg
3549 Art. 522 45 ° 120 4000 mm 1 14.2 kg
3507 Art. 522 45 ° 150 2000 mm 1 11.48 kg
3547 Art. 522 45 ° 150 3000 mm 1 15.43 kg
3540 Art. 522 45 ° 150 4000 mm 1 19.4 kg
3364 Art. 522 45 ° 150 5000 mm 1 23.4 kg
3580 Art. 522 45 ° 200 2000 mm 1.20 20.15 kg
3581 Art. 522 45 ° 200 3000 mm 1.20 26.5 kg
3582 Art. 522 45 ° 200 4000 mm 1.20 33 kg
3365 Art. 522 45 ° 200 5000 mm 1.20 39.5 kg
Art. 523

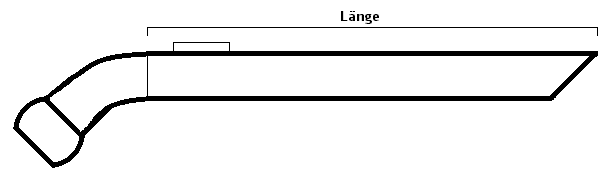

Skizze

Art. 523

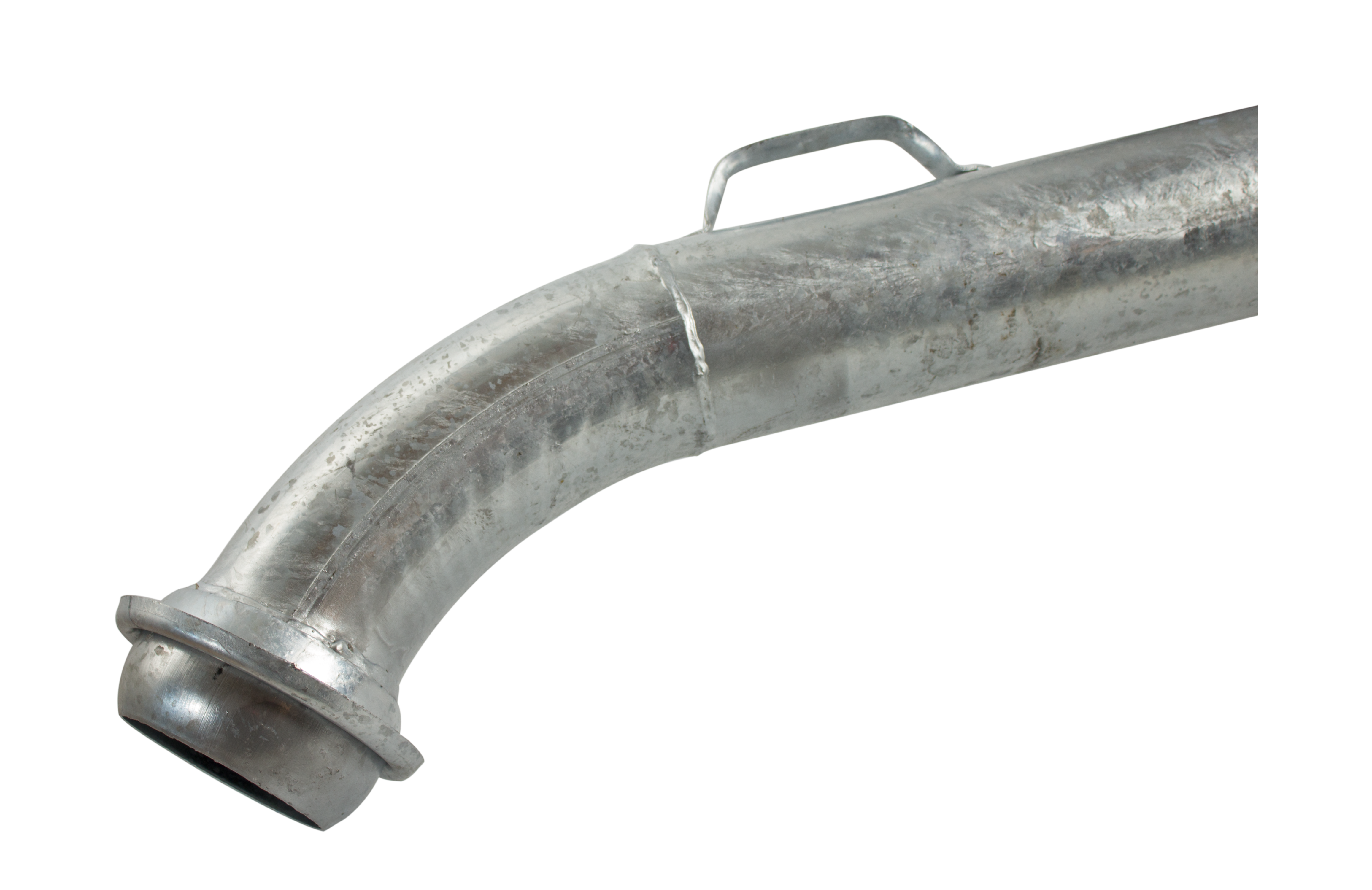

Saugrohr mit 45° Bogen und Kugel

  • ​schräg abgeschnitten
  • verzinkt

Spezifikationen
Best.Nr. Artikel Code Bogen Dimension in mm Länge WS mm Gewicht
3568 Art. 523 45 ° 100 2000 mm 1 8.16 kg
3572 Art. 523 45 ° 100 3000 mm 1 11.34 kg
3576 Art. 523 45 ° 100 4000 mm 1 14.52 kg
3569 Art. 523 45 ° 120 2000 mm 1 7.8 kg
3573 Art. 523 45 ° 120 3000 mm 1 11.13 kg
3577 Art. 523 45 ° 120 4000 mm 1 14 kg
3570 Art. 523 45 ° 150 2000 mm 1 11.9 kg
3574 Art. 523 45 ° 150 3000 mm 1 15.86 kg
3578 Art. 523 45 ° 150 4000 mm 1 19.82 kg
3384 Art. 523 45 ° 150 5000 mm 1 23.8 kg
3571 Art. 523 45 ° 200 2000 mm 1.20 20.5 kg
3575 Art. 523 45 ° 200 3000 mm 1.20 26.9 kg
3579 Art. 523 45 ° 200 4000 mm 1.20 33.33 kg
3988 Art. 523 45 ° 200 5000 mm 1.20 40 kg
